實例 | 橫斷面測量數據批量轉換成斷面圖，CASS如何做到又快又好！ ?分 析 數 據 處理的步驟就是： 處理橫斷面坐標文件—生成里程文件—根據里程文件繪制斷面圖。 解 決 問 題 1、編輯橫斷面簡碼坐標文件 下圖可以看出，斷面M1是從測點1到測點7，按順序連線的。斷面M2是從測點8到測點14，按順序連線的。

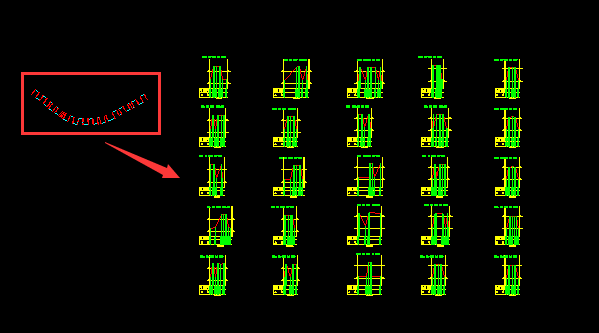

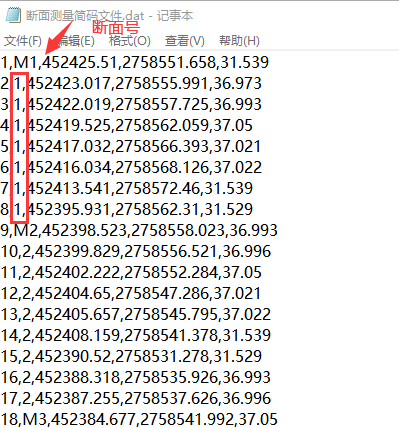

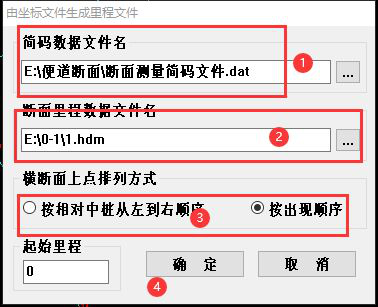

橫斷面測量軌跡線  斷面測量簡碼文件截圖 2、生成橫斷面里程文件 點擊菜單：工程測量-生成里程文件-根據坐標文件，在對話框中參考下圖操作，生成里程文件。  坐標生成里程文件界面 3、批量繪橫斷面圖 點擊菜單：工程應用-繪斷面圖-根據里程文件，選擇上述步驟生成的里程文件。 按對話框提示設置，批量繪制橫斷面圖。  批量繪制橫斷面圖 此文章選自南方數碼 |
